Jede Fahrzeugcodierung beginnt an einem kleinen, unscheinbaren Anschluss im Fahrzeuginnenraum: der OBD-2 Schnittstelle. Ohne sie geht nichts. Hier erfährst du, was OBD-2 ist, wo du den Stecker findest und wie die Kommunikation mit deinem Fahrzeug funktioniert.

Was ist OBD-2?

OBD steht für On-Board-Diagnose. Die Zahl 2 bezeichnet die zweite Generation dieses Standards. Seit dem Jahr 2001 müssen alle in Europa neu zugelassenen Benziner mit einer OBD-2 Schnittstelle ausgestattet sein, Diesel seit 2004.

Ursprünglich wurde der Standard für die Abgasüberwachung entwickelt. Heute dient OBD-2 als universelle Schnittstelle zur Kommunikation mit sämtlichen Steuergeräten im Fahrzeug – von der Motorsteuerung über das Getriebe bis zu Komfort- und Infotainment-Modulen.

Wo sitzt der OBD-2 Stecker?

Bei den meisten Fahrzeugen findest du den 16-poligen Diagnosestecker an einer dieser Positionen:

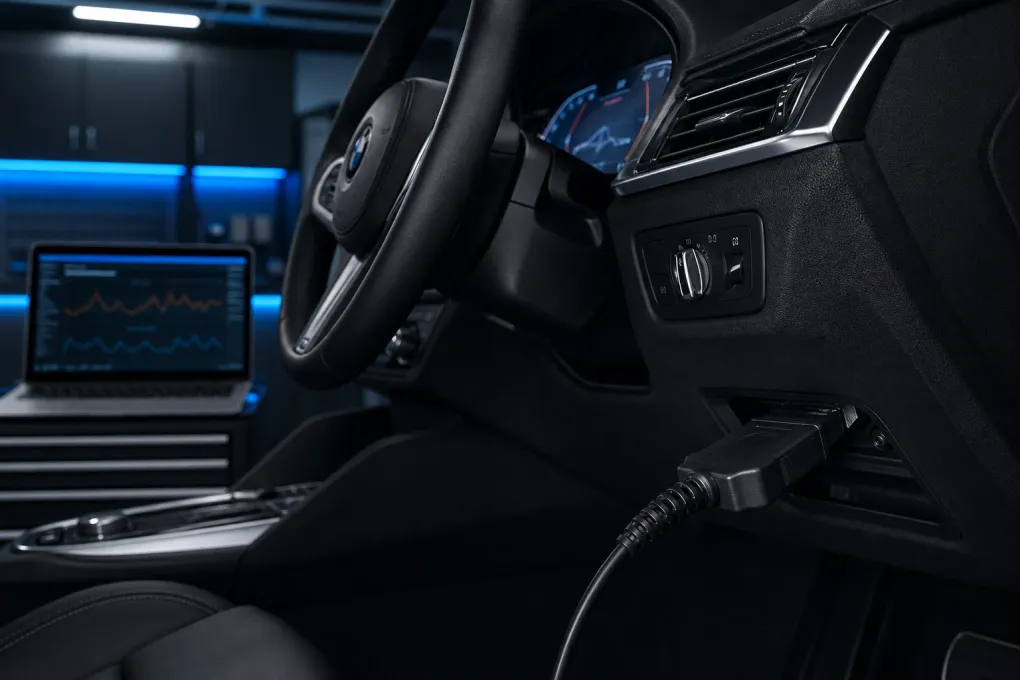

Bei BMW sitzt der OBD-2 Stecker in der Regel im Bereich der Lenksäule, leicht zugänglich von der Fahrerseite.

Wie funktioniert die Kommunikation?

Der OBD-2 Standard definiert verschiedene Kommunikationsprotokolle. BMW nutzt hauptsächlich:

Ein OBD-Adapter übersetzt die Fahrzeugsprache in ein Format, das dein Smartphone oder Laptop versteht. Die Verbindung erfolgt über Bluetooth, WLAN oder Kabel.

Der Ablauf einer Codierung sieht so aus:

  1. OBD-Adapter in die Buchse stecken
  2. Codier-App oder Software starten
  3. Verbindung zum Fahrzeug herstellen
  4. Steuergerät auswählen
  5. Gewünschte Parameter ändern
  6. Codierung ins Steuergerät schreiben

OBD-Adapter: Welche Typen gibt es?

Bluetooth-Adapter

Die gängigste Variante für App-basierte Codierung (BimmerCode, Carly). Kompakt, kabellos und einfach zu bedienen. Wird einfach in die OBD-Buchse gesteckt und verbindet sich per Bluetooth mit dem Smartphone.

WLAN-Adapter

Funktioniert ähnlich wie Bluetooth, nutzt aber WLAN zur Datenübertragung. Teilweise schnellere Datenraten, aber kann Konflikte mit dem Heim-WLAN verursachen.

ENET-Kabel (Ethernet)

Ein Kabel, das den OBD-Stecker direkt mit dem Laptop verbindet. Notwendig für E-Sys bei F-Serie und G-Serie. Bietet die schnellste und stabilste Verbindung.

DCAN-Kabel (USB)

Für die E-Serie in Kombination mit E-Sys, INPA oder ISTA. Verbindet OBD-Buchse per USB mit dem Laptop.

Häufige Probleme mit OBD-Adaptern

Adapter wird nicht erkannt: Oft ein Kompatibilitätsproblem. Nicht jeder Adapter unterstützt alle Protokolle. Verwende den vom App-Hersteller empfohlenen Adapter.

Verbindungsabbrüche: Bluetooth-Interferenzen oder zu große Entfernung. Halte das Smartphone nah am Adapter. Deaktiviere andere Bluetooth-Geräte.

Steuergerät antwortet nicht: Zündung muss eingeschaltet sein (Motor muss nicht laufen). Bei einigen Codierungen muss der Motor laufen.

Fehlermeldung nach Codierung: Fast immer harmlos. Ein Neustart des Fahrzeugs (Zündung aus, 30 Sekunden warten, wieder starten) löst die meisten temporären Fehlermeldungen.

OBD-3: Was kommt als Nächstes?

In den USA wird bereits an OBD-3 gearbeitet. Der neue Standard soll abgasrelevante Daten nicht nur aufzeichnen, sondern automatisch an Behörden übermitteln – per SIM-Karte oder Satellit. Bei festgestellten Mängeln könnten dann automatisch Bußgelder folgen, wenn die Reparatur nicht fristgerecht erfolgt.

Ob und wann OBD-3 nach Europa kommt, ist derzeit offen. Für die Fahrzeugcodierung würde sich dadurch grundsätzlich nichts ändern – der Zugang zu den Steuergeräten bleibt bestehen.

Fazit

Die OBD-2 Schnittstelle ist das Tor zur Fahrzeugcodierung. Mit dem richtigen Adapter und der passenden Software wird aus dem Diagnosestecker ein mächtiges Werkzeug zur Individualisierung deines Fahrzeugs. Achte auf Kompatibilität zwischen Adapter, Software und Baureihe – dann steht deiner ersten Codierung nichts mehr im Weg.
